西门子电动球阀VAF51系列
VAF51系列电动球阀在空调水系统中作为比例积分调节阀使用，具有很高的产品性价比，在水温不高于80度的空调水系统中使用，价格优势很大。如果温度更高，建议选用座阀VVF47或更高级别的VVF42及VVF53系列。
西门子ACVATIX系列二通球阀，PN 25，法兰连接 VAF51
· 灰铸铁 HT250 (EN-GJL-250) 阀体
· DN 65...150
· kvs 63...360 m3/h
· 旋转角度 90°
· 法兰连接标准 ISO 7005-2

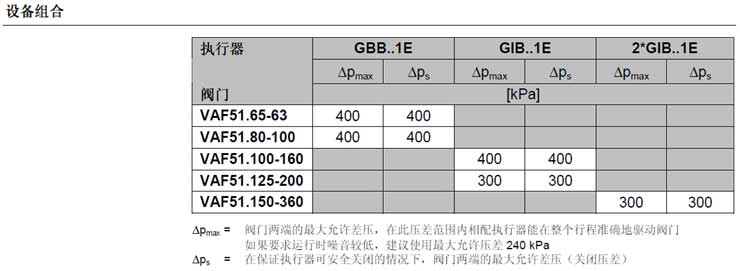

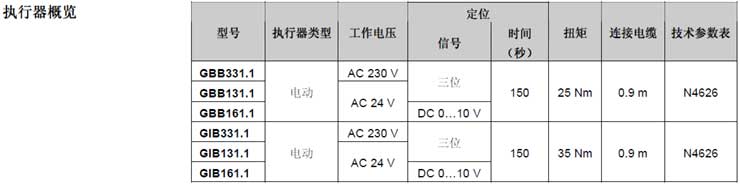

· 可以配无弹簧复位的GBB..1E 和 GIB..1E 旋转执行器
用于在暖通空调系统中作为控制或安全截止阀。
适用于闭式冷却水系统（请参阅第 4 页的气蚀现象）。
允许介质冷却水、冷冻水、低温热水、高温热水、掺有防
冻剂的水；
建议：水处理需依照 VDI 2035 标准
介质温度2…80 °C
可调比 Sv ≥ 50
材料 阀体 铸铁 (HT250)
球体不锈钢 (304SS)
阀杆不锈钢 (304SS)
阀座PTFE
球体带石墨的特氟龙
调试注意事项
只有在执行器已经正确安装完毕后才可以调试阀门。
阀门反向旋转： 阀门开启 = 增加流量
阀门正向旋转： 阀门关闭 = 减少流量
VAF51.. 阀门及与其组装在一起的旋转执行器无需维护。
在进行阀门／旋转执行器维护前：
· 停止水泵并切断水泵电源
· 关闭手动截止阀
释放管道系统中的压力并等待管路完全冷却
必要时，请在执行维护前中断执行器的电气连接。
再次使用阀门前需确保执行器已正确安装。
|
